TP12 MACETERO JARRON ACOTADO

TP N° 12: MACETERO JARRÓN ACOTADO

ATENCIÓN EXISTEN MEDIDAS EN EL CROQUIS DIBUJADO EN PIZARRA QUE SON DISTINTAS A LAS DEL TRABAJO PROPUESTO. RESPETA LAS QUE SE DAN MAS ABAJO

PASO A PASO:

Recuerda efectuar todos los trazos con lápiz 0,5 y grafito 2H hasta que definas los contornos finales de la pieza.

1°) Trazamos un eje central vertical.

2°) A partir de un punto trazamos un rectángulo horizontal de 90mm de base por 24mm de altura centrado simétricamente al eje central.

3°) Dejando 8mm hacia arriba de distancia trazamos otro rectángulo horizontal  de 64mm x 8mm también simétrico al eje vertical.

4°) Unimos los vértices superiores e inferiores de ambos rectángulos con líneas que salen por construcción.

5°) Dejando 32mm hacia arriba trazamos un tercer rectángulo horizontal de 32mm x 8mm centrado en el eje vertical.

6°) Ubicamos el centro de un par de curvas que tendrán 25 mm de radio y que son parte de un sistema enlace con empalmes de curvas que se origina en cada uno de los vértices superiores del segundo rectángulo.

7°) Empalmamos el borde inferior del tercer rectángulo con las curvas del punto anterior utilizando curvas de 6mm de radio.

8°) Dejando 64mm hacia arriba del lado superior del tercer rectángulo construimos un cuarto rectángulo horizontal de 160mm x 8 mm

9°) Construimos enlaces con empalmes de cuartos de circunferencia de radio 32mm de forma tal que puedan unir los vértices susperiores del tercer rectángulo con los vértices inferiores del cuarto rectángulo.

10°) Utilizando compás y lápiz 0,7 con grafito B trazamos los contornos correspondientes a la figura indicada

12°) Utilizando la goma blanca blanda borramos las lineas no necesarias y auxiliares.

TP11 GRIFO ESFERICO ACOTADO

TP N°11 GRIFO ESFÉRICO ACOTADO

Material de Consulta: ENLACES, EMPALMES Y TANGENCIAS

Enlaces:

Concepto.

Enlace es la unión que resulta más armónica de dos o más líneas curvas o rectas y curvas entre sí, por medio de tangencias, dando sentido de continuidad de una o varias líneas que componen la construcción geometrica.

Casos Posibles:

1. Enlace entre una curva y una recta: El radio del arco perpendicular a la recta determina en su intersección con ella el punto de tangencia entre ambas.
2. Enlace entre dos arcos: El punto de tangencia se produce indefectiblemente en la recta que une los centros de ambas curvas

Aplicaciones

CASO 1: ENLAZAR DOS RECTAS PERPENDICULARES MEDIANTE UN ARCO DE RADIO CONOCIDO.

Dadas las rectas r, s y el radio R del arco.

Trazamos paralelas en el sentido en que queramos realizar el enlace a ambas rectas y distancia igual al radio dado, estas se cortan en O, centro del arco de enlace desde donde lo trazamos con radio R.

Los puntos de tangencia están en la intersección de las normales trazadas a r y s desde O.

CASO 2: DADAS DOS RECTAS PARALELAS, ENLAZARLAS POR MEDIO DE DOS ARCOS DE IGUAL RADIO, CONOCIDOS LOS PUNTOS DE TANGENCIA T1 Y T2.

Dadas las rectas r1 y r2, unimos mediante un segmento los puntos de tangencia dados y trazamos una paralela a las rectas por su punto medio T que será el punto de tangencia entre los dos arcos que utilizaremos para enlazar ambas rectas. Los centros de estos arcos O1 y O2 están en la intersección de las perpendiculares trazadas a las rectas por T1 y T2 y las mediatrices de los segmentos T1-T y T2-T.

CASO 3:

ENLAZAR DOS RECTAS QUE SE CORTAN POR MEDIO DE UN ARCO, CONOCIDO EL PUNTO DE TANGENCIA EN UNA DE ELLAS

TP N°10 PRACTICA DE ENLACES Y TANGENCIAS 2

TP N°10 PRACTICA DE ENLACES Y TANGENCIAS 2

PASO A PASO:

Recuerda efectuar todos los trazos con lápiz 0,5 y grafito 2H hasta que definamos los contornos finales de la pieza.

1°) Trazamos un par de ejes de centro perpendiculares entre sí.

2°) Haciendo centro en la intersección entre ambos ejes trazamos dos circunferencias concéntricas de radio 10mm y 20mm respectivamente.

3°) Desde el mismo centro trazamos con línea de eje un arco de circunferencia a 80mm de radio y por arriba de la intersección.

4°) Desde el centro trazamos dos ejes simétricos al eje vertical y a 30° del mismo.

5°) Haciendo centro en la intersección entre estos ejes simétricos y el eje arco del punto 3 trazamos sendas semicircunferencias concéntricas de radio 10mm y 20mm respectivamente.

6°) Haciendo centro en la intersección de los ejes principales unimos las semicicunferencias que conforman la guía superior.

7°) Unimos los ejes simétricos con la circunferencia central de radio 20mm realizando un empalme de radio 15mm para cada uno y con centro exterior a la figura compuesta.

8°) Desde los ejes principales trazamos un eje sobre el tercer cuadrante a 45° y de 70mm de longitud.

9°) A partir de ese extremo trazamos dos circunferencias concentricas de radio 12mm y 24mm cada una.

10°) Sobre la circunferencia central construimos un chavetero, centrado en el eje oblicuo a 45° de 10mm de ancho por 5mm de alto.

11°) Utilizando compás y lápiz 0,7 con grafito B trazamos los contornos correspondientes a la figura indicada

12°) Utilizando la goma blanca blanda borramos las lineas no necesarias y auxiliares.

TP N°9 PRACTICA DE ENLACES Y TANGENCIAS 1

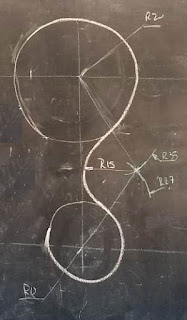

TP N°9 PRACTICA DE ENLACES Y TANGENCIAS 1

DEBES PRESENTAR EL CROQUIS Y UNA LAMINA FORMATO A4 EN DISPOSICION VERTICAL CON EL ROTULO CORRESPONDIENTE

Recomendaciones para dibujar:

a) Utiliza papel blanco adecuado.

b) Ubícate de forma tal que la fuente lumínica provenga de arriba y desde la izquierda (derecha si eres zurdo)

c) Limpia tus manos, el espacio de trabajo y tus materiales de dibujo.

d) Traza los márgenes y el espacio del rótulo.

e) Cubre las partes del papel que no utilizas con otro papel limpio para evitar manchas.

f) Una vez que termines y estes conforme con lo realizado haz el rótulo.

g) Nunca trabajes por mas de dos horas seguidas sin efectuar un descanso.

h) No comas ni tomes bebidas sobre el espacio de trabajo.

i) Haz que esta actividad resulte divertida....

TP8 ENLACES Y TANGENCIAS

TRABAJO PRACTICO N° 8

ENLACES Y TANGENCIAS

Material de Consulta: TRAZADOS GEOMETRICOS FUNDAMENTALES

Mediatriz de un segmento

La mediatriz de un segmento es la recta perpendicular a éste que lo divide en dos partes iguales. Los pasos a seguir para su trazado son:

1°) Abre el compás algo más de la mitad del segmento dado AB

2°) Haciendo centro en el extremo A  traza una arco por ambos lados del segmento AB

3°) Sin modificar la apertura del compás y con centro en B. traza otro arco que cortará al anterior en dos puntos.

4°) Denominamos C y D a los nuevos puntos obtenidos.

5°) Une los puntos C y D para obtener la recta mediatriz (dibujada de color rojo).

6°) Identifica el punto M que indica el punto medio de AB

Aquí tienes un video donde puedes ver todo el procedimiento:

https://youtu.be/QNrQCT9N6rQ

Trazado de una recta paralela a otra dada y que pasa por un punto determinado:

Las líneas paralelas son líneas equidistantes en todos sus puntos y que nunca se tocarán, incluso aunque continúen indefinidamente.

https://youtu.be/nosS8NBU19A?list=PLgZEwwjOo0Op245szZYOwGj8loATlYkvp

Es muy común que en problemas de geometría te proporcionen una línea y te pidan que crees otra línea paralela a esa, y que además pase por un punto dado. Tomar un borde recto y dibujar simplemente otra línea al lado que parezca recta puede sonar muy tentador; sin embargo, es imposible estar seguro de que la línea que vas a dibujar sea perfectamente paralela a la otra. Usando reglas de geometría y un compás puedes dibujar puntos adicionales que te ayudarán a estar completamente seguro de que la línea que vas a construir sea realmente paralela a la otra.
